CNF系列低壓快速旁路開關(高性能開關)
CNF系列真空開關用于對電力電子半導體器件進行旁路保護，旁路開關主接點與電力電子半導體器件并聯連接，正常工作時旁路開關主接點為開路，當電力電子半導體器件故障時，給線圈加電，旁路開關主接點快速閉合，旁路電力電子半導體器件，使系統依然正常運行。常用于柔性直流輸變電設備中，作為旁路開關使用。
合閘速度≤3.5ms，合閘可以做到無彈跳。
主回路電流400A~2500A；寬電壓，1.14KV~3.6KV。
電動后的機械保持功能和手動恢復功能；設有操作方便的機械解鎖(由合變?yōu)榉?結構。
殼體和引出線采用環保、阻燃材料(UL94-VO)。
采用全封閉式結構，絕緣性能好，體積緊湊，可用于安裝多種場合。
|

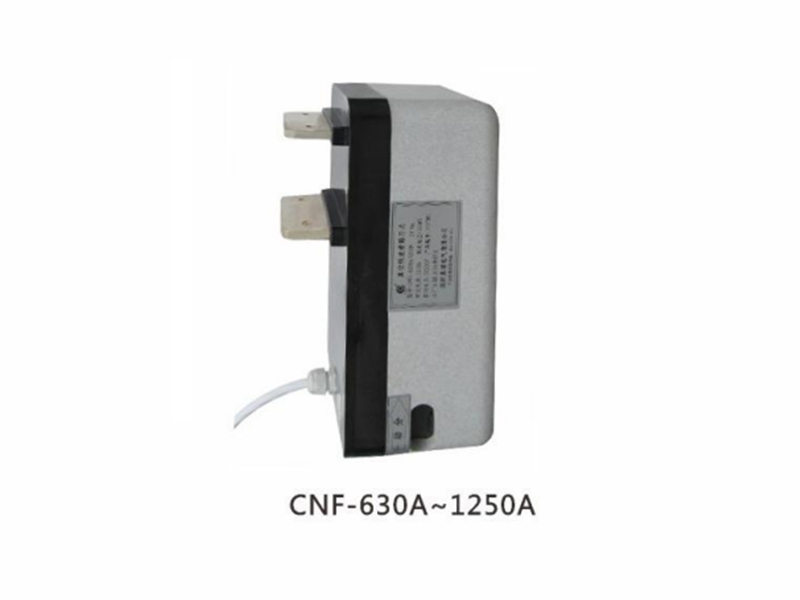

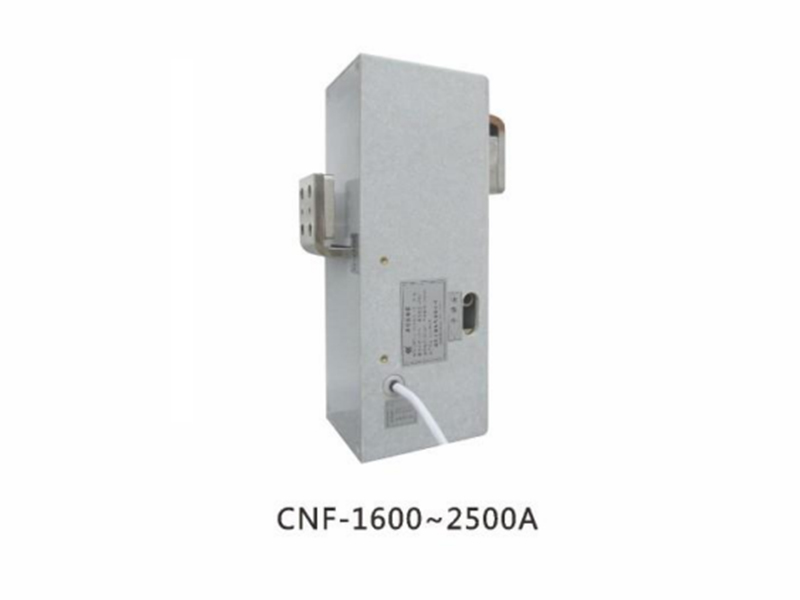

參數名稱 |
型號 |
400 |
630、800 |
1250 |
1600 |
2000/2500 |
|
主回路額定電壓 |
(V) |
1140 |
3600 |
3600 |
3600 |
3600 |
|
主回路額定電流 |
(A) |
400 |
630、800 |
1250 |
600 |
2000/2500 |
|
短時耐受電流 |
(KA) |
4 |
6.3、8 |
12.5 |
16 |
25 |
|
極限分?jǐn)嗄芰? |
(A/3次) |
4000 |
6000 |
10000 |
0 |
10000 |
|
電壽命 |
(萬次) |
1 |
1 |
1 |
1 |
1 |
|
機械壽命 |
(萬次) |
10 |
10 |
10 |
10 |
10 |
|
觸頭開距 |
(mm) |
1.5±0.5 |
3±0.5 |
3±0.5 |
3±0.5 |
3±0.5 |
|
超程 |
(mm) |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
1.5±0.5 |
|
合閘時間 |
(ms) |
≤3 |
≤3 |
≤3 |
≤3.5 |
≤3.5 |
|
彈跳時間 |
(ms) |
≤1 |
≤1 |
≤1 |
≤2 |
≤2 |
|
二次控制電壓 |
(V) |
AC或DC:36/110/127/220/380或定制 |
||||
